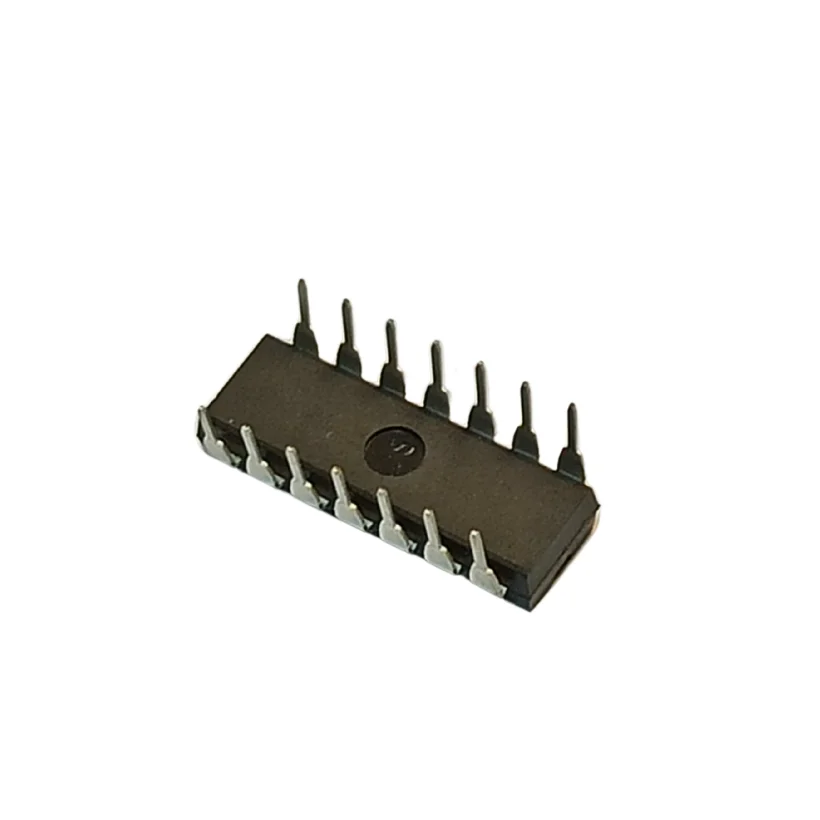

آی سی CD40106BE

آی‌سی CD40106BE یک هگز اینورتر با ورودی Schmitt Trigger است که شامل ۶ گیت مستقل می‌شود. این آی‌سی از خانواده CMOS سری 4000 بوده و به‌دلیل مصرف توان پایین، ورودی‌های مقاوم در برابر نویز و ولتاژ کاری وسیع، در مدارات دیجیتال، تولید موج، تایمرها و کاربردهای منطقی بسیار پرکاربرد است.

سازنده اصلی این آی‌سی شرکت Texas Instruments می‌باشد.

•۶ گیت اینورتر با ورودی Schmitt Trigger (Hex Schmitt-Trigger Inverter)

•ولتاژ کاری وسیع: ۳ تا ۱۸ ولت

•مصرف توان پایین به دلیل تکنولوژی CMOS

•ورودی مقاوم در برابر نویز با هیسترزیس داخلی

•زمان تأخیر انتشار کوتاه و پاسخ سریع

•مناسب برای کاربردهای صنعتی و آموزشی

•دمای کاری گسترده: –۵۵ تا +۱۲۵ درجه سانتی‌گراد

• مناسب برای مدارهای آزمایشگاهی و نصب آسان

نوع آی‌سی: هگز اینورتر با ورودی Schmitt Trigger (۶ کانال)

•مدل: CD40106BE

•سازنده: Texas Instruments

•ولتاژ تغذیه (VDD): ۳ تا ۱۸ ولت

•ولتاژ هیسترزیس (Hysteresis Voltage):

•۰.۹ ولت در VDD = ۵ ولت

•۲.۳ ولت در VDD = ۱۰ ولت

•۳.۵ ولت در VDD = ۱۵ ولت

•جریان مصرفی در حالت سکون (Quiescent Current): حداکثر ۴۰ نانوآمپر

•جریان خروجی در سطح پایین (Low-Level Output Current): حداکثر ۴.۲ میلی‌آمپر

•جریان خروجی در سطح بالا (High-Level Output Current): حداکثر ۴.۲ میلی‌آمپر

•زمان تأخیر انتشار (Propagation Delay Time): حدود ۲۸۰ نانوثانیه در VDD = ۵ ولت

•دمای کاری: از –۵۵ تا +۱۲۵ درجه سانتی‌گراد

•مقاومت در برابر نویز: بیش از ۵۰٪

1.پایه ۱: ورودی (Input) گیت ۱

2.پایه ۲: خروجی (Output) گیت ۱

3.پایه ۳: ورودی (Input) گیت ۲

4.پایه ۴: خروجی (Output) گیت ۲

5.پایه ۵: ورودی (Input) گیت ۳

6.پایه ۶: خروجی (Output) گیت ۳

7.پایه ۷: زمین (Ground)

8.پایه ۸: ورودی (Input) گیت ۴

9.پایه ۹: خروجی (Output) گیت ۴

10.پایه ۱۰: ورودی (Input) گیت ۵

11.پایه ۱۱: خروجی (Output) گیت ۵

12.پایه ۱۲: ورودی (Input) گیت ۶

13.پایه ۱۳: خروجی (Output) گیت ۶

14.پایه ۱۴: تغذیه مثبت (VDD)

•مدارات تولید موج و اسیلاتور

•تایمرها و مدارات شمارنده دیجیتال

•تبدیل سیگنال آهسته به سیگنال دیجیتال با ورودی مقاوم در برابر نویز

•کاربرد در سیستم‌های کنترل صنعتی

•آموزش و پروژه‌های آزمایشگاهی و دانشگاهی

•در طراحی مدارهای PWM، فلیپ‌فلاپ و منطقی
