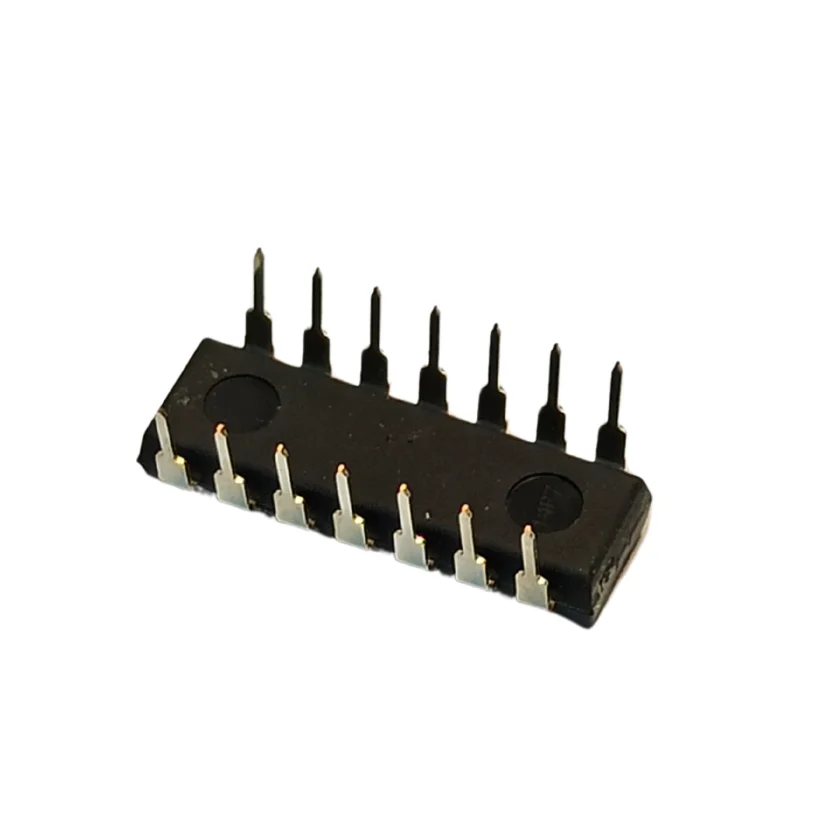

آی سی CD4081BE

آی سی CD4081BE

آی‌سی CD4081BE از خانواده CMOS 4000B بوده و شامل چهار گیت AND دو ورودی مستقل است. این آی‌سی در مدارات منطقی دیجیتال مورد استفاده قرار می‌گیرد و به دلیل مصرف توان پایین، محدوده‌ی ولتاژ کاری وسیع و پایداری بالا، یکی از پرکاربردترین آی‌سی‌های منطقی در طراحی‌های دیجیتال و الکترونیکی است.
سازنده‌ی اصلی این آی‌سی شرکت Texas Instruments می‌باشد.

ویژگی‌ها و مزایا
• دارای چهار گیت AND دو ورودی در یک پکیج
• محدوده ولتاژ کاری وسیع از 3 V تا 18 V
• مصرف توان بسیار پایین به‌دلیل تکنولوژی CMOS
• سازگاری بالا با سایر آی‌سی‌های سری 4000
• زمان تأخیر کم و عملکرد پایدار در فرکانس‌های بالا
• مقاومت بالا در برابر نویز و مناسب برای کاربردهای صنعتی
• قابلیت کار در بازه دمایی –55 تا +125 درجه سانتی‌گراد

مشخصات فنی
• نام قطعه: CD4081BE (Quad 2-Input AND Gate)
• فناوری ساخت: CMOS (سری B)
• ولتاژ تغذیه (VDD): ۳ ولت تا ۱۸ ولت
• جریان خواب (Quiescent Current, ICC): حداکثر ≈ ۱۵ µA
• حداکثر جریان خروجی (IOL / IOH): ± 6.8 mA
• زمان تأخیر انتشار (Propagation Delay, t_PLH / t_PHL): ≈ ۶۰ نانوثانیه (در VDD = 10V)
• محدوده دمای کاری: از –۵۵ °C تا +۱۲۵ °C
• ابعاد پکیج DIP-14: طول ≈ 19.3 mm و عرض ≈ 6.35 mm، ارتفاع ≈ 4.57 mm
• نوع خروجی: Push-pull، خروجی متقارن (قابلیت تأمین جریان هم در حالت HIGH و LOW)
• حاشیه نویز (Noise Margin):
• در VDD = ۵V ≈ ۱ ولت
• در VDD = ۱۰V ≈ ۲ ولت
• در VDD = ۱۵V ≈ ۲٫۵ ولت

پین‌اوت CD4081BE (DIP-14):

1️⃣ A1 – ورودی اول گیت 1
2️⃣ B1 – ورودی دوم گیت 1
3️⃣ Y1 – خروجی گیت 1
4️⃣ Y2 – خروجی گیت 2
5️⃣ A2 – ورودی اول گیت 2
6️⃣ B2 – ورودی دوم گیت 2
7️⃣ GND (VSS) – زمین مدار
8️⃣ A3 – ورودی اول گیت 3
9️⃣ B3 – ورودی دوم گیت 3
🔟 Y3 – خروجی گیت 3
11️⃣ Y4 – خروجی گیت 4
12️⃣ A4 – ورودی اول گیت 4
13️⃣ B4 – ورودی دوم گیت 4
14️⃣ VDD – تغذیه مثبت (۳ تا ۱۸ ولت)

کاربردها
• طراحی مدارهای منطقی دیجیتال
• سیستم‌های کنترل و پردازش منطقی
• مدارات اتوماتیک و رله‌های هوشمند
• مدارهای تایمر و شمارنده
• سیستم‌های مدیریت توان و کنترل دیجیتال
• آموزش و پروژه‌های آزمایشگاهی و دانشگاهی
