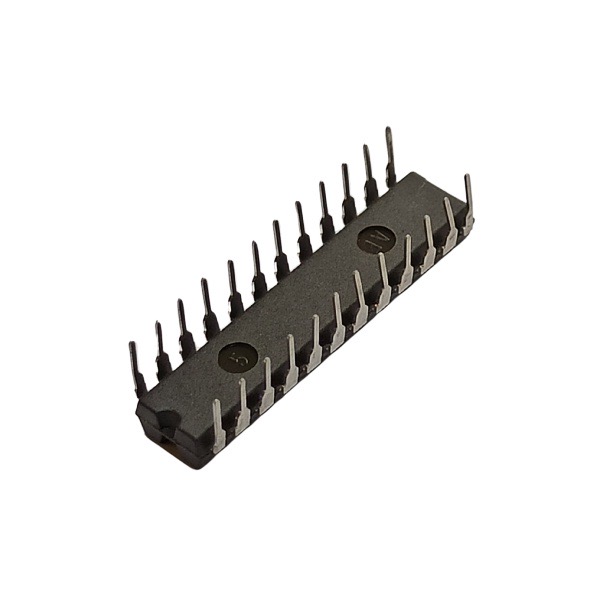

آی سی HD74HC4514P ساخت ژاپن DIP
ناموجود
- ارسال فوری به تمامی شهر ها
- تضمین اصالت کالا
- قیمت به روز
توضیحات
آی سی HD74HC4514P ساخت ژاپن DIP
آیسی HD74HC4514P یک دیکودر 4 به 16 با خروجیهای فعال High و ورودیهای latch است. این آیسی از خانوادهی High-Speed CMOS (HC) بوده و دارای عملکردی سریع، توان مصرفی کم و قابلیت اطمینان بالا میباشد. بستهبندی آن از نوع DIP بوده و مناسب استفاده در بردبُرد، ماژولها و پروژههای آزمایشگاهی و صنعتی است. این قطعه ساخت ژاپن و دارای کیفیت بسیار بالاست.
آیسی HD74HC4514P یک دیکودر ۴ به ۱۶ با قابلیت ذخیره (latch) و خروجیهای Active-High از خانوادههای High-Speed CMOS است.
مناسب برای انتخاب خطوط، دمولتیپلکسرها، و کاربردهای آدرسدهی در مدارهای دیجیتال و صنعتی.
خلاصه مشخصات
- نام محصول: HD74HC4514P
- نوع: دیکودر ۴→۱۶ با Latch (Active-High outputs)
- تکنولوژی: CMOS سرعت بالا (HC)
- بستهبندی: DIP-24 (ساخت ژاپن، اورجینال)
- ولتاژ کاری: ۲ تا ۶ ولت (معمول: ۵V)
- دمای کاری: −40°C تا +85°C
مشخصات الکتریکی (Electrical Characteristics)
| عنوان | مقدار / محدوده | توضیح |
|---|---|---|
| ولتاژ کاری (VCC) | ۲ تا ۶ ولت | ولتاژ پیشنهادی: ۵ ولت برای مطابقت با سطح TTL |
| ولتاژ ورودی HIGH (VIH) | ≥ 0.7 × VCC | حداقل برای تشخیص سطح منطقی 1 |
| ولتاژ ورودی LOW (VIL) | ≤ 0.3 × VCC | حداکثر برای تشخیص سطح منطقی 0 |
| جریان ورودی (II) | ±1 µA (حداکثر) | در حالت نرمال و T = 25°C |
| جریان مصرف بیکار (ICC) | ≈ 4 µA (T = 25°C) | جریان استاتیک CMOS در شرایط معمول |
| جریان خروجی (IOH / IOL) | تا ±6 mA (VCC=5V) | برای بارهای سبک تا متوسط مناسب است |
| تاخیر انتشار (tpd) | ~20 ns (CL = 50 pF, VCC=5V) | مقدار تقریبی، وابسته به بار و ولتاژ |
| توان اتلاف (PD) | ~500 mW (حداکثر) | به شرایط کاری و دما وابسته است |
| دمای کاری | −40°C تا +85°C | مناسب برای کاربردهای صنعتی |
پیناوت (DIP-24)
جدول زیر نقشهٔ پایهها را برای نسخه DIP-24 نشان میدهد. لطفاً قبل از تولید PCB، دیتاشیت رسمی را بازبینی کنید.
| شماره پین | نام پایه | توضیح |
|---|---|---|
| 1 | LE | Latch Enable — فعالسازی ذخیره آدرس |
| 2 | A0 | بیت کمارزش آدرس (LSB) |
| 3 | A1 | بیت آدرس |
| 4 | Q7 | خروجی 7 |
| 5 | Q6 | خروجی 6 |
| 6 | Q5 | خروجی 5 |
| 7 | Q4 | خروجی 4 |
| 8 | Q3 | خروجی 3 |
| 9 | Q1 | خروجی 1 |
| 10 | Q2 | خروجی 2 |
| 11 | Q0 | خروجی 0 (LSB) |
| 12 | GND | زمین |
| 13 | Q13 | خروجی 13 |
| 14 | Q12 | خروجی 12 |
| 15 | Q15 | خروجی 15 (MSB) |
| 16 | Q14 | خروجی 14 |
| 17 | Q9 | خروجی 9 |
| 18 | Q8 | خروجی 8 |
| 19 | Q11 | خروجی 11 |
| 20 | Q10 | خروجی 10 |
| 21 | A2 | بیت آدرس |
| 22 | A3 | بیت پرارزش آدرس (MSB) |
| 23 | E | Enable (فعالساز کلی، Active-LOW) |
| 24 | VCC | تغذیه مثبت |
جدول عملکرد (Function Table)
| E | LE | A3..A0 | رفتار خروجی |
|---|---|---|---|
| H | X | — | تمام خروجیها LOW (غیرفعال) |
| L | H | A3..A0 (مقدار) | خروجی متناظر HIGH، سایر خروجیها LOW |
| L | L | — | خروجیها بر اساس آخرین مقدار latch ثابت میمانند |
- خازن بایپسینگ: نزدیک VCC و GND، حداقل 0.1µF قرار دهید تا نویز تامین را کاهش دهد.
- بار خروجی: برای بارهای بزرگتر از 6 mA از درایورهای خروجی یا ترانزیستور استفاده کنید.
- سطوح منطقی: در ولتاژهای کمتر از 5V، مقادیر VIH/VIL را بررسی کنید تا سازگاری با منابع TTL تضمین شود.
- مسائل زمانبندی: هنگام تغییر سریع آدرسها، تأخیر propagation و زمان latch را در نظر بگیرید تا وضعیتهای Glitch رخ ندهد.
- PCB: مسیرهای VCC و GND را ضخیم طراحی و زمین را به خوبی استیرف کنید تا نویز و افزایش دما کاهش یابد.
کاربردها
انتخاب خط در ماتریس LED، درایوهای رله، دمولتیپلکس سیگنال، سیستمهای آدرسدهی و کنترل دستگاهها در بردهای دیجیتال و صنعتی.
