آی سی IW4017BN

آی سی IW4017BN

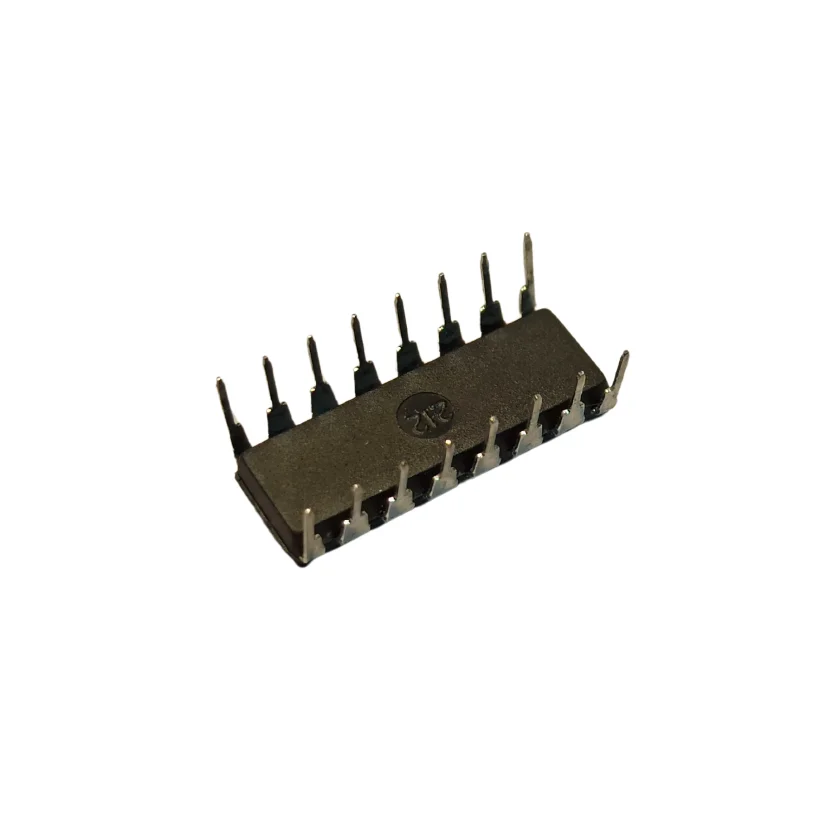

آی‌سی IW4017BN یک شمارنده‌ی جانسون (Johnson Decade Counter) ده مرحله‌ای از خانواده‌ی CMOS است که برای تولید خروجی‌های ترتیبی و تقسیم فرکانس در مدارهای دیجیتال استفاده می‌شود. این آی‌سی شامل ۱۰ خروجی دیکد شده (Q0 تا Q9)، ورودی‌های Clock، Clock Inhibit و Reset بوده و با هر پالس ساعت، یکی از خروجی‌ها را به حالت فعال (High) تغییر می‌دهد.
این قطعه کاربرد گسترده‌ای در مدارهای LED رانینگ، تایمرها، شمارنده‌ها و سیستم‌های کنترلی دارد.

ویژگی‌ها و مزایا
• شمارنده‌ی جانسون ۵ مرحله‌ای با ۱۰ خروجی دیکد شده
• عملکرد در بازه ولتاژ وسیع ۳ تا ۱۸ ولت DC
• مصرف توان بسیار پایین (فناوری CMOS)
• فرکانس کاری تا حدود ۵.۵ مگاهرتز در ولتاژ ۱۵ ولت
• قابلیت ریست سریع برای بازگرداندن شمارنده به وضعیت اولیه (Q0=High)
• تأخیر زمانی پایین بین پالس ورودی و تغییر خروجی
• خروجی‌ها با توان درایو مناسب برای LED و ورودی‌های منطقی
• سازگار با خانواده آی‌سی‌های سری 4000
•برای نصب آسان روی برد

مشخصات فنی
• نوع آی‌سی: شمارنده جانسون ده‌حالته (Decade Counter)
• مدل: IW4017BN
• خانواده: CMOS Logic IC
• عملکرد: شمارنده با ۱۰ خروجی دیکد شده (Q0 تا Q9)
• ولتاژ تغذیه: 3V تا 18V DC
• جریان ورودی: حداکثر ±1µA در 18V
• بیشینه فرکانس کاری: 2.5MHz در 5V / 5MHz در 10V / 5.5MHz در 15V
• تأخیر کلاک تا خروجی: 650ns در 5V / 270ns در 10V / 170ns در 15V
• دمای کاری: از 55- تا 125+ درجه سانتی‌گراد
• تعداد پایه‌ها: 16 پایه
• ورودی‌ها: Clock – Clock Inhibit – Reset
• خروجی‌ها: Q0 تا Q9 و Carry Out
• نوع تحریک: لبه مثبت پالس ساعت (Positive Edge Triggered)
• سازگاری منطقی: TTL و CMOS
• مصرف توان: بسیار کم (Low Power CMOS)
• جریان خروجی: در حدود چند میلی‌آمپر (بسته به ولتاژ کاری)
• فرکانس تقسیم: 1/10 (Divide by 10)
• جنس بدنه: پلاستیکی
• معادل‌ها: CD4017B – HEF4017B
• تولیدکننده: Integral / IW Semiconductor

پین اوت (Pinout)
• پایه 16: Vcc (تغذیه مثبت)
• پایه 8: GND (زمین مدار)
• پایه 14: Clock (ورودی پالس ساعت)
• پایه 13: Clock Inhibit (غیرفعال کردن کلاک)
• پایه 15: Reset (بازنشانی)
• پایه‌های 1 تا 7 و 9 تا 11: خروجی‌های Q0 تا Q9
• پایه 12: Carry Out (خروجی زنجیره‌ای برای شمارنده‌های بعدی)

کاربردها
• مدارهای LED چرخان (Running LED / LED Chaser)
• تایمرهای ترتیبی و مولدهای پالس
• شمارنده‌های دیجیتال و تقسیم‌کننده‌های فرکانس
• کنترل تسلسلی در مدارهای اتوماسیون
• مدارهای آموزشی و آزمایشگاهی الکترونیک
