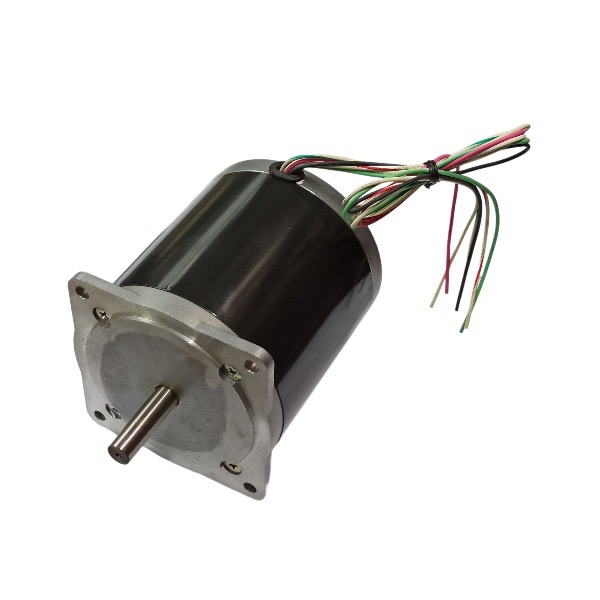

استپ موتور دو فاز گشتاور ۲۲ کیلو گرم سانتی متر نما ۳۴ گام ۱.۸ درجه KP86SM2-501 ساخت ژاپن

استپ موتور دو فاز گشتاور ۲۲ کیلو گرم سانتی متر ۱.۸ درجه KP86SM2-501 ساخت ژاپن

• ابعاد بدنه : ۸۶ در ۸۶ در ۹۵ میلی متر ( طول یا ارتفاع موتور بدون در نظر گرفتن شفت موتور )
• طول شفت : ۳۰ میلی متر
• قطر شفت : ۹/۵ میلی متر
• فاصله پیچ تا پیچ برای نصب : ۷۰ میلی متر ( از مرکز سوراخ جای پیچ )
• تعداد سیم : ۶ سیمه

ولتاژ نامی:

مقدار 2.58 ولت ولتاژ نامی سیم‌پیچ است که بر اساس مقاومت داخلی و جریان نامی موتور محاسبه شده است. اما برای عملکرد بهینه، باید از درایور استفاده کنید که ولتاژ بیشتری اعمال کند.

جریان مهم‌تر است:

درایور موتور پله‌ای به جای محدود کردن ولتاژ، جریان را محدود می‌کند. بنابراین، شما می‌توانید از منبع ولتاژ بالاتر (مانند 12 یا 24 ولت) استفاده کنید، اما باید مطمئن شوید که درایور جریان موتور را در مقدار ایمن نگه می‌دارد.

چرا ولتاژ بالاتر؟
استفاده از ولتاژ بالاتر باعث می‌شود جریان سریع‌تر در سیم‌پیچ‌ها افزایش یابد و در نتیجه، سرعت و گشتاور موتور در دورهای بالاتر بهبود یابد. این ولتاژ باید توسط درایور کنترل شود تا از آسیب به سیم‌پیچ‌ها جلوگیری شود.

تنظیمات پیشنهادی:

• درایور مناسب: از درایوری استفاده کنید که جریان را به مقدار نامی موتور محدود کند.

• ولتاژ ورودی درایور: معمولاً 12 ولت، 24 ولت یا حتی 48 ولت استفاده می‌شود. مقدار دقیق بستگی به نیاز شما و توانایی درایور دارد.

هرگز مستقیماً ولتاژ نامی (2.58 ولت) را به موتور اعمال نکنید. از یک درایور مناسب استفاده کنید که ولتاژ بالاتر را به موتور اعمال کند، اما جریان را در مقدار ایمن نگه دارد. این کار باعث عملکرد بهینه موتور و جلوگیری از آسیب به آن می‌شود.

تمامی استپ موتورها قابلیت راه‌اندازی در بازه ولتاژی 3 تا 80 ولت و یا حتی بیشتر را دارند. انتخاب ولتاژ مناسب به نوع و مدل درایوری که استفاده می‌کنید بستگی دارد، زیرا درایورها تعیین‌کننده میزان ولتاژ و جریان مورد نیاز برای عملکرد بهینه استپ موتور هستند. توصیه می‌شود پیش از انتخاب، مشخصات فنی درایور را بررسی کنید تا اطمینان حاصل شود که درایور توانایی پشتیبانی از ولتاژ و آمپر مورد نیاز را دارد.
