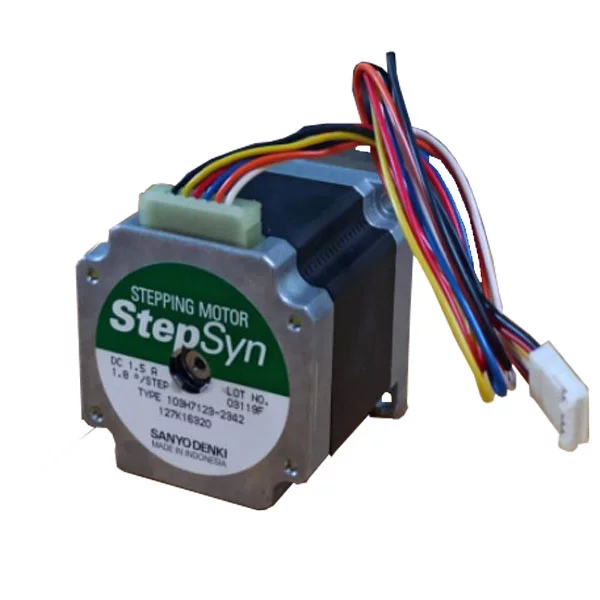

استپ موتور دو فاز نما 23 گشتاور 8 کیلوگرم سانتی متر 1.8 درجه مدل 103h7123-2342 برند sanyo denki

مدل: 103H7123-2342
برند: Sanyo Denki
نوع موتور: استپ موتور هیبریدی دو فاز
اندازه قاب: نما 23 (56 × 56 میلی‌متر)
زاویه گام: 1.8 درجه (200 پله در هر دور)
گشتاور نگه‌دارنده: 8 کیلوگرم‌سانتی‌متر (~0.8 نیوتن‌متر)
جریان نامی هر فاز: 1.5 آمپر DC
ولتاژ کاری: وابسته به درایور (معمولاً 12 تا 48 ولت DC)
تعداد سیم‌ها: 6 عدد
نوع سیم‌بندی: قابل اتصال به صورت تک‌قطبی یا دوقطبی
مقاومت سیم‌پیچ: حدود 2 تا 3 اهم (تقریبی)
اندوکتانس سیم‌پیچ: حدود 5 تا 10 میلی‌هانری (تقریبی)
طول موتور: 53.8 میلی‌متر
قطر شفت: 6.35 میلی‌متر
طول شفت جلو: حدود 21 میلی‌متر
نوع شفت: دارای سطح تخت (فلَت)
وزن موتور: حدود 650 گرم
کلاس عایق: Class B (تا دمای 130 درجه سانتی‌گراد)
استاندارد حفاظتی: IP40 (مقاوم در برابر گرد و غبار درشت)
سرعت کاری: تا چند صد دور بر دقیقه
رزولوشن: 200 پله در هر دور – قابل افزایش با میکرو‌استپ
کاربردها: پرینتر سه‌بعدی، CNC، رباتیک، اتوماسیون صنعتی، تجهیزات پزشکی
نوع اتصال مکانیکی: فلنج 56×56 میلی‌متر با چهار سوراخ نصب
فاصله سوراخ‌های نصب: 47.14 میلی‌متر (مرکز به مرکز)
قطر دایره ثبت (پایلوت): 38.1 میلی‌متر
درایور پیشنهادی: درایور دو فاز با جریان قابل تنظیم تا 1.5 آمپر
ولتاژ توصیه‌شده برای درایور: 24 ولت یا 36 ولت DC
ویژگی‌ها: گشتاور بالا، دقت مناسب، ابعاد استاندارد، مناسب برای کاربردهای صنعتی نیمه‌سنگین
