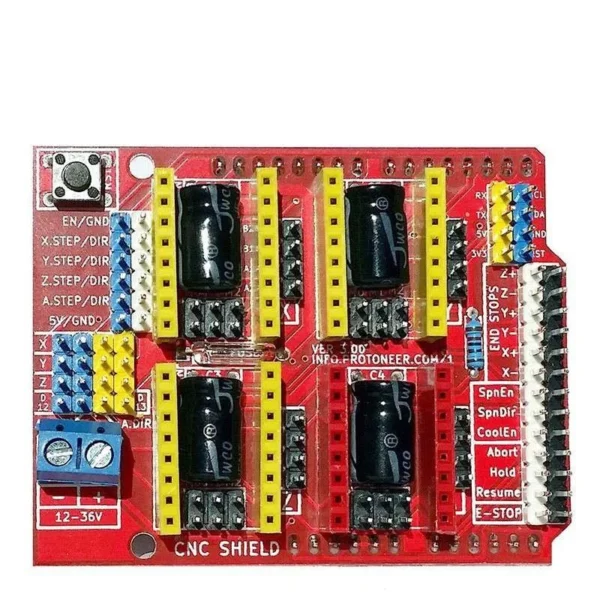

شیلد درایور CNC ورژن ۳
190,000 تومان
موجود
موجود
- تضمین اصالت کالا
- قیمت به روز
توضیحات

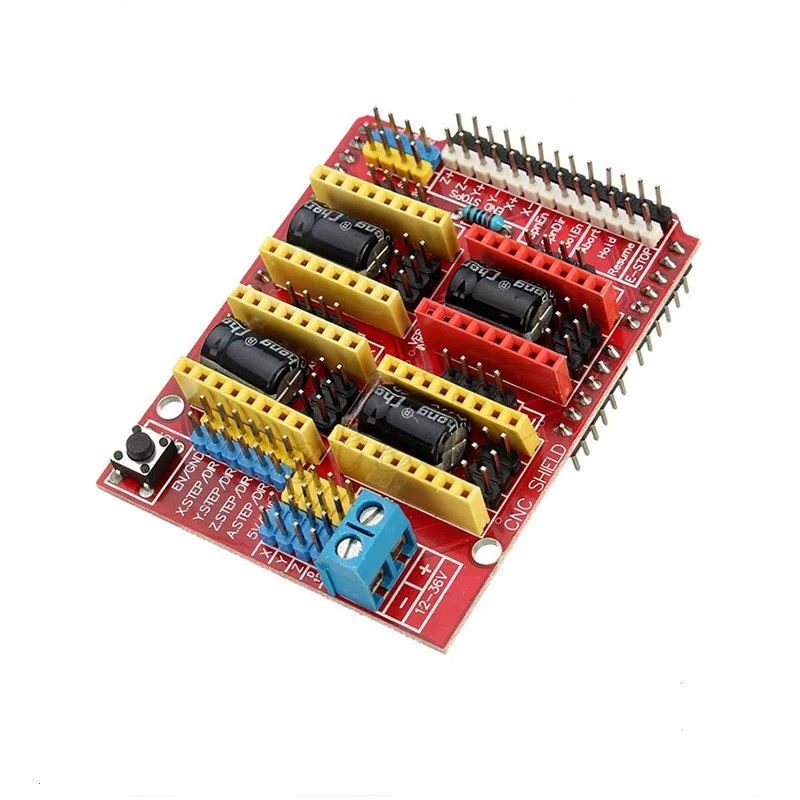

CNC Shield V3 یک برد توسعه پرکاربرد برای Arduino Uno است که برای کنترل ماشینهای CNC، دستگاههای لیزر، پرینتر سهبعدی و سیستمهای حرکتی چندمحوره طراحی شده است. این شیلد مستقیماً روی آردوینو نصب میشود و با فریمور متنباز GRBL سازگار است و دستورات G-code را به سیگنالهای STEP و DIR جهت کنترل استپرموتورها تبدیل میکند.
⸻
مشخصات فنی
• نسخه برد: CNC Shield V3
• سازگار با: Arduino UNO
• فریمور سازگار: GRBL 0.8c
• تعداد محورها: 4 محور (X, Y, Z, A)
• ولتاژ کاری: 12 تا 36 ولت DC
• درایورهای سازگار: A4988 ، DRV8825
• تنظیم میکرواستپ: از طریق جامپر روی برد
• ورودی End Stop: 6 عدد (برای هر محور دو عدد)
• خروجی Spindle Enable: دارد
• خروجی Spindle Direction: دارد
• خروجی Coolant Enable: دارد
• نوع موتور قابل پشتیبانی: استپرموتور دوقطبی 4 سیمه
• نوع اتصال موتور: کانکتور 4 پین یا لحیم مستقیم
⸻
ویژگیهای مهم
• پشتیبانی از محور چهارم (A) بهصورت مستقل یا تکرار یکی از محورهای اصلی
• سازگار با درایورهای Pololu-style قابل تعویض
• قابلیت تنظیم رزولوشن حرکت (Microstepping)
• طراحی فشرده و نصب آسان روی Arduino
• مناسب پروژههای نیمهصنعتی و آموزشی
⸻
کاربردها
• ساخت CNC رومیزی
• دستگاه حکاکی لیزری
• پرینتر سهبعدی مبتنی بر GRBL
• ماشینهای برش PCB
• پروژههای DIY ماشین ابزار
• سیستمهای حرکتی دقیق آزمایشگاهی
