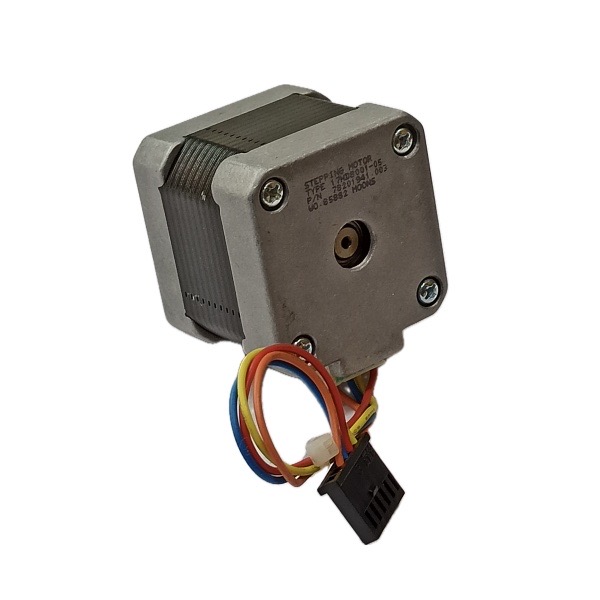

استپ موتور نما ۱۷ گشتاور ۳ کیلو گرم سانتی متر دو فاز 4 سیم MOONS مدل 17HD8001 استوک

استپ موتور نما ۱۷ گشتاور ۳ کیلو گرم سانتی متر دو فاز 4 سیم MOONS مدل 17HD8001 استوک

مشخصات فنی:

• ابعاد فلنج (NEMA size): 17 (یعنی طول فلنج 1.7 اینچ یا 43.2 میلی‌متر که در دسته بندی ها این موتور را ۴۲ میلی متر نیز حساب مینمایند )
• ارتفاع موتور : ۴۰ میلی متر
• تعداد دنده های پولی : پولی ۲۰ دنده
• قطر بدنه پولی : ۱۲.۳ میلی متر
• ارتفاع پولی : ۱۵.۶۸ میلی متر
• قطرشفت : ۶ میلی متر
• ارتفاع شفت ( بدون پولی) : ۱۰/۵ میلی متر
• قطر بدنه پولی : ۱۲.۳ میلی مت
• تعداد فازها: 2 فاز
• تعداد گام (Steps per revolution): 200 مرحله برای هر دور کامل (یعنی هر مرحله معادل 1.8 درجه است)
• گشتاور خروجی: 3 کیلوگرم سانتی متر
• ولتاژ: از ۳ تا ۱۲ ولت
• جریان: حدود ۱ آمپر در هر فاز
• توان (Power): حدود 10 وات
• سرعت چرخش موتور : 2000rpm (بدون در نظر گرفتن ثبات میزان گشتاور )
• نوع اتصال: اتصال کابل به صورت 4 سیم
• پاسخ به فرکانس: معمولاً از 100 هرتز تا 1000 هرتز

کاربردها:

این نوع موتورها به دلیل دقت بالا، کنترل موقعیت دقیق، و توانایی حرکت به‌صورت پله‌ای در مواردی مانند:

• پرینترهای 3D
• رباتیک
• دستگاه‌های CNC
• سیستم‌های کنترل موقعیت دقیق
• تجهیزات اتوماسیون صنعتی

استفاده می‌شوند. این موتور به راحتی با درایورهای استپ موتور قابل کنترل است و قادر است موقعیت خود را به‌طور دقیق کنترل کند، که باعث می‌شود برای کاربردهایی که نیاز به دقت بالا دارند، مناسب باشد.

تمامی استپ موتورها قابلیت راه‌اندازی در بازه ولتاژی 3 تا 80 ولت و یا حتی بیشتر را دارند. انتخاب ولتاژ مناسب به نوع و مدل درایوری که استفاده می‌کنید بستگی دارد، زیرا درایورها تعیین‌کننده میزان ولتاژ و جریان مورد نیاز برای عملکرد بهینه استپ موتور هستند. توصیه می‌شود پیش از انتخاب، مشخصات فنی درایور را بررسی کنید تا اطمینان حاصل شود که درایور توانایی پشتیبانی از ولتاژ و آمپر مورد نیاز را دارد.
