استپ موتور دو فاز نما ۲۳ گشتاور 5 کیلوگرم سانتی متر 1/8 درجه مدل KH56JM2U059 ۵ برند NIDEC

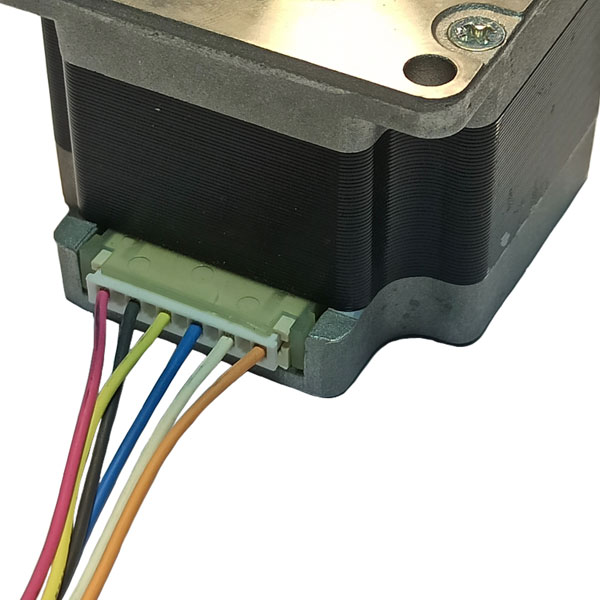

موتور KH56JM2U059 از برند معتبر Nidec Servo (ژاپن)، یک استپ موتور هیبریدی دو فاز در ابعاد استاندارد NEMA 23 است. این مدل به‌خاطر دقت بالا، گشتاور مناسب و طراحی صنعتی، انتخابی ایده‌آل برای کاربردهای CNC، پرینترهای سه‌بعدی، رباتیک و سایر سیستم‌های موقعیت‌یابی دقیق است.

—

مشخصات فنی

نوع موتور: پله‌ای هیبریدی دو فاز
زاویه پله: 1.8 درجه (200 پله در یک دور کامل)
تعداد سیم: 4 سیمه (بای‌پولار)
گشتاور نگه‌دار: 5 کیلوگرم‌سانتی‌متر
گشتاور حالت آزاد (Detent Torque): حدود 25 میلی‌نیوتن‌متر
جریان نامی هر فاز: 2 آمپر
ولتاژ نامی هر فاز: حدود 2 ولت (در حالت ایستایی)
مقاومت سیم‌پیچ: 0.98 اهم
اندوکتانس هر فاز: 2.3 میلی‌هانری
کلاس عایق: B یا E (تحمل دما تا 120~130 درجه سانتی‌گراد)
دمای کاری مجاز: 0 تا 50 درجه سانتی‌گراد

—

مشخصات مکانیکی

ابعاد فلنج: 56 میلی‌متر (استاندارد NEMA 23)
طول بدنه: حدود 42 میلی‌متر
قطر شفت خروجی: 6.35 میلی‌متر (¼ اینچ)
طول شفت: حدود 13 میلی‌متر (تک‌طرفه)
فاصله بین سوراخ‌های نصب: 47.14 میلی‌متر
قطر بیرینگ فلنج: 38.1 میلی‌متر (برای موقعیت‌یابی دقیق)
نوع نصب: چهار پیچ در گوشه‌های فلنج
جنس بدنه: آلومینیوم صنعتی با خنک‌کنندگی مناسب

—

کاربردها

دستگاه‌های CNC (فرز، حکاکی، برش لیزر، پلاسما)

پرینترهای سه‌بعدی صنعتی

بازوهای رباتیک سبک و سیستم‌های حرکتی دقیق

تجهیزات پزشکی، آزمایشگاهی و خودکارسازی

مکانیزم‌های موقعیت‌یابی لنز، اسکنر، پلاترها

ماشین‌آلات بسته‌بندی، نوار نقاله‌های سبک، کنترل‌گرها

—

مزایا

دقت بالا با زاویه گام 1.8 درجه

گشتاور قوی در ابعاد فشرده

نصب ساده با استاندارد NEMA 23

مصرف انرژی بهینه و سازگار با درایورهای صنعتی

کیفیت ساخت بالا و ساخت برند Nidec

تمامی استپ موتورها قابلیت راه‌اندازی در بازه ولتاژی 3 تا 80 ولت و یا حتی بیشتر را دارند. انتخاب ولتاژ مناسب به نوع و مدل درایوری که استفاده می‌کنید بستگی دارد، زیرا درایورها تعیین‌کننده میزان ولتاژ و جریان مورد نیاز برای عملکرد بهینه استپ موتور هستند. توصیه می‌شود پیش از انتخاب، مشخصات فنی درایور را بررسی کنید تا اطمینان حاصل شود که درایور توانایی پشتیبانی از ولتاژ و آمپر مورد نیاز را دارد.
