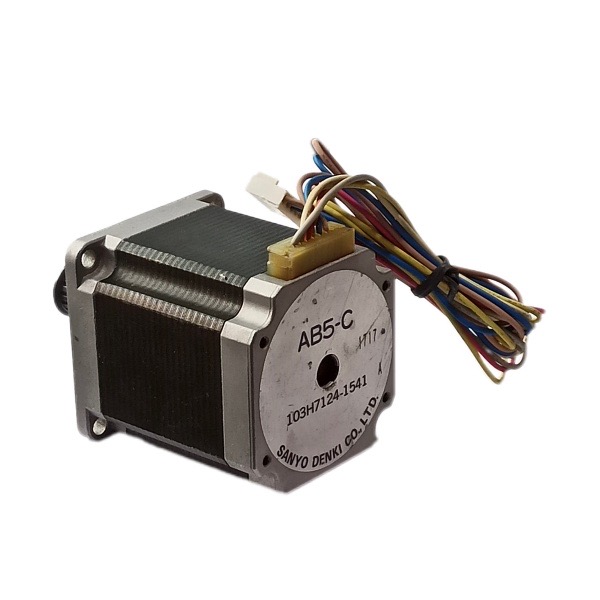

استپ موتور نما ۲۳ گشتاور ۱۰ کیلو گرم سانتی متر دو فاز 103H7124-1541 برند SANYO DENKI ژاپن استوک

استپ موتور نما ۲۳ گشتاور ۱۰ کیلو گرم سانتی متر دو فاز 103H7124-1541 برند SANYO DENKI ژاپن استوک

مدل موتور: 103H7124-1541
برند سازنده: Sanyo Denki (ژاپن)
سری محصول: Step-Syn
نوع موتور: استپ موتور هیبریدی دو فاز
ابعاد فلنج: 56×56 میلی‌متر (استاندارد NEMA 23)
طول بدنه موتور: 64 میلی‌متر
قطر شفت: 6.35 میلی‌متر (¼ اینچ)
نوع شفت: تک‌طرفه (Single Shaft)
زاویه گام: 1.8 درجه
تعداد گام در هر دور: 200 گام
گشتاور نگه‌دارنده: 0.98 نیوتن‌متر (تقریباً 10 کیلوگرم‌سانتی‌متر)
جریان نامی هر فاز: 2 آمپر
ولتاژ پیشنهادی درایور: 24 ولت DC
مقاومت هر فاز: حدود 1.7 اهم
تعداد سیم خروجی: 6 رشته (برای اتصال یونیپلار یا بای‌پلار)
نوع سیم‌پیچی: یونیپلار با مرکز ضربه (Center Tap)
نوع اتصال: سیم سربی رنگی
وزن موتور: 0.8 کیلوگرم
رزولوشن قابل افزایش: پشتیبانی از میکرواستپ (تا 1600 گام یا بیشتر با درایور مناسب)
سازگاری با درایورها: Leadshine, TB6600, DM556, Sanyo US1D200P10
کاربردها: ماشین‌آلات CNC، پرینتر سه‌بعدی، رباتیک، تجهیزات پزشکی، اتوماسیون صنعتی
کشور سازنده: ژاپن
انکودر: ندارد (مدل فاقد انکودر)

تمامی استپ موتورها قابلیت راه‌اندازی در بازه ولتاژی تقریبا 3 تا 80 ولت و یا حتی بیشتر را دارند. انتخاب ولتاژ مناسب به نوع و مدل درایوری که استفاده می‌کنید بستگی دارد، زیرا درایورها تعیین‌کننده میزان ولتاژ و جریان مورد نیاز برای عملکرد بهینه استپ موتور هستند. توصیه می‌شود پیش از انتخاب، مشخصات فنی درایور را بررسی کنید تا اطمینان حاصل شود که درایور توانایی پشتیبانی از ولتاژ و آمپر مورد نیاز را دارد.
